Sistemas de andamio cuplock
El andamio cuplock utiliza un nudo de copa a intervalos de 500 mm. Los montantes, horizontales y accesorios son fabricados por VANHN.
Montantes cuplock
| Longitud | Nudos de copa | Espaciado de copas | Tubo | Acabado |
|---|---|---|---|---|
| 0.5 m | 1 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
| 1.0 m | 2 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
| 1.5 m | 3 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
| 2.0 m | 4 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
| 2.5 m | 5 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
| 3.0 m | 6 | 500 mm | Ø48.3 mm | Galvanizado en caliente o pintado |
Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.5 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.
Horizontales cuplock
| Longitud de vano | Tubo | Terminal |
|---|---|---|
| 0.6 m | Ø48.3 mm | Terminal de lengüeta forjado |
| 0.9 m | Ø48.3 mm | Terminal de lengüeta forjado |
| 1.2 m | Ø48.3 mm | Terminal de lengüeta forjado |
| 1.5 m | Ø48.3 mm | Terminal de lengüeta forjado |
| 1.8 m | Ø48.3 mm | Terminal de lengüeta forjado |
| 2.5 m | Ø48.3 mm | Terminal de lengüeta forjado |
Dimensiones nominales. Otras longitudes de vano se fabrican por encargo.
Datos del fabricante
| Fundada | 2016 |
|---|---|
| Empleados | 400+ |
| Superficie de la planta | 100,000 m² |
| Producción anual | 500,000 t |
| Montantes por línea de 10 horas | 3,500 |
Dimensiones clave del andamio cuplock
La separación de copas en los montantes cuplock es de 500 mm. Esta separación define la altura de cada nivel. Las longitudes de los horizontales definen la longitud de crujía y la retícula del andamio.
Los montantes cuplock están disponibles de 0.5 m a 3.0 m. Los horizontales van de 0.6 m a 2.5 m. El diámetro del tubo es 48.3 mm.

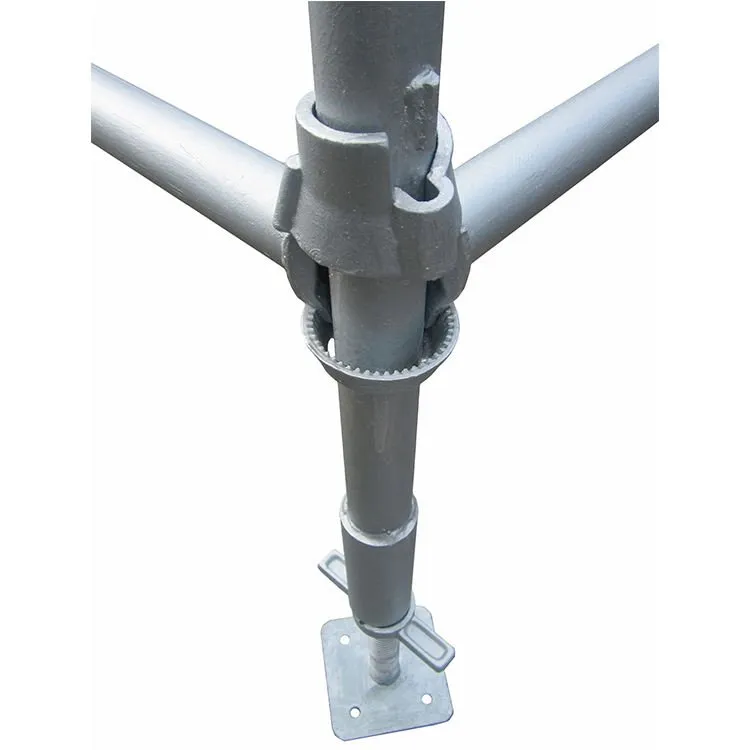

La conexión de copa y bloqueo utiliza una copa superior y una copa inferior. Las lengüetas de los horizontales encajan en la copa inferior. La copa superior se gira y se aprieta con un martillo.
Límites de los datos publicados
Las tablas de esta página muestran dimensiones nominales. No incluyen valores de carga para el diseño.
Los datos de carga se emiten por proyecto junto con la cotización. No diseñe a partir de una página web.
Para cualquier proyecto, solicite una cotización indicando el uso previsto y las dimensiones. VANHN entrega los datos de carga junto con la cotización.
Bases regulables y cabezales en U regulables
| Artículo | Vástago | Longitud del vástago | Placa |
|---|---|---|---|
| Base regulable (husillo) | Ø38 or Ø48 mm | 500 / 600 mm | Placa base cuadrada |
| cabezal en U regulable | Ø38 or Ø48 mm | 500 / 600 mm | Cabezal en U, versión reforzada disponible |
| Tuerca del husillo | Para adaptarse al vástago | - | Fundida, dos asas |
Dimensiones nominales. El tamaño de la placa y el tipo de husillo se confirman en el plano.
Enviar consulta técnica
Con la retícula, la altura libre y las cantidades es suficiente. Devolvemos fichas de dimensiones y datos de carga para su caso.
- Fabricado en nuestra propia planta, 100,000 m², fundada en 2016
- Galvanizado en caliente, pintado o con pintura en polvo
- Respondemos en 24 horas
